| 类型：欧姆龙编码器 | 品牌：OMRON/欧姆龙 | 型号：E6B2-CWZ5B |
| 读出方式：接触式 | 工作原理：增量式 | 外型尺寸：外径φ40mm |
| 适用范围：自动化旋转 |

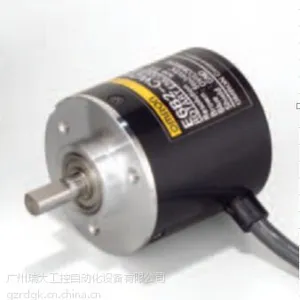

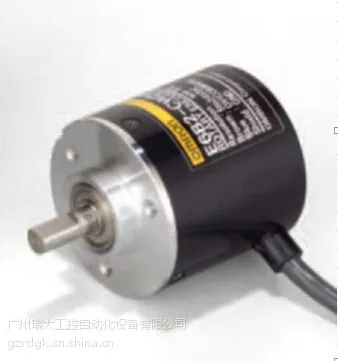

欧姆龙旋转编码器E6B2-CWZ5B,E6B2-CWZ3E
型号 | 电源电压 | 出力形式 | 分辨率(脉冲/旋转) | 消耗电流 | 输出容量 | ||||||||||
E6B2-CWZ5B | DC12V-10%～24V+15% | 集电极开路输出 | 100 | 200 | 360 | 500 | 600 | 100mA以下 | 施加电压：DC30V以下 | ||||||
1,000 | |||||||||||||||
2,000 | |||||||||||||||
E6B2-CWZ3E | DC5V-5%～12V+10% | 电压输出 | 10 | 20 | 30 | 40 | 50 | 60 | 100 | 输出电阻：2kΩ | |||||
200 | 300 | 360 | 400 | 500 | 600 | ||||||||||
1,000 | |||||||||||||||
1,200 | 1,500 | 1,800 | 2,000 | ||||||||||||
输出相位差 | A相、B相的相位差90±45° (1/4±1/8T) | ||||||||||||||
起动转矩 | 0.98mN·m以下 | ||||||||||||||
惯性力矩 | 1× 10-6kg·m2以下(600 P/R以下为3× 10-7kg·m2以下) | ||||||||||||||
轴 | 径向 | 30N | |||||||||||||
轴向 | 20N | ||||||||||||||
允许转速 | 6,000r/min | ||||||||||||||
保护回路 | 负载短路保护、电源反接保护 | - | |||||||||||||
环境温度范围 | 工作时： -10～+70°C、保存时： -25～+85°C (无结冰) | ||||||||||||||
环境湿度范围 | 工作时、保存时： 各35～85%RH (无结露) | ||||||||||||||
耐电压 | AC500V 50/60Hz 1min 导线端整体与外壳间 | ||||||||||||||
振动(耐久) | 10～500Hz 上下振幅 2mm或150m/s2 X、Y、Z各方向 扫频11min/次 扫频3次 | ||||||||||||||
冲击(耐久) | 1,000m/s2 X、Y、Z各方向 3次 | ||||||||||||||
保护结构 | IEC标准 IP50 | ||||||||||||||
连接方式 | 导线引出型(标准导线长500mm) | ||||||||||||||
质量(包装后) | 约100g | ||||||||||||||
附件 | 耦合器、六角扳手、使用说明书 | ||||||||||||||
种类 | 型号 | 备注 |
耦合器 | E69-C06B | 产品附带 |
E69-C68B | 不同直径型 | |
E69-C610B | 不同直径型 | |
E69-C06M | 金属型 | |
法兰盘 | E69-FBA | ─ |
E69-FBA02 | 内附伺服安装支架E69-2 | |
伺服安装支架 | E69-2 | ─ |
